Guia do Usuário do PhotoRobot Carpet Studio

Este guia do usuário detalha o PhotoRobot Carpet Studio com CAROUSEL 3000. Ele fornece informações detalhadas e instruções para a instalação funcional & operação do Carpet Studio pelo cliente. Há visões gerais do robô CAROUSEL 3000, software PhotoRobot Controls App, posicionamento da câmera, operação e os rótulos de informação.

Importante: Consulte sempre Informações e Instruções de Segurança PhotoRobot juntamente com qualquer documentação fornecida especificamente para o seu dispositivo. Além disso, a instalação inicial do PhotoRobot Carpet Studio e de qualquer dispositivo PhotoRobot em geral deve ser realizada por uma autoridade PhotoRobot autorizada. Estes incluem um distribuidor aprovado ou um representante do próprio fabricante.

Nota: Para mais informações especificamente sobre o robô CAROUSEL 3000, consulte o Guia do Usuário do PhotoRobot CAROUSEL.

‍

‍

Bem-vindo ao PhotoRobot Carpet Studio

Obrigado pela sua compra do PhotoRobot Carpet Studio, e parabéns! A PhotoRobot possui décadas de experiência profissional, conhecimento e inovação em fotografia automatizada. Elegante e engenhoso, cada produto possui um design que prioriza o cliente e a máxima produtividade do estúdio fotográfico. Isso significa que você pode sempre esperar os mais altos níveis de precisão, velocidade e padronização de fotos a cada uso – em cada um dos seus fluxos de trabalho. Bem-vindo ao seu PhotoRobot Carpet Studio.

‍

‍

1. Descrição do Produto - PhotoRobot Carpet Studio

O Carpet Studio alimentado por PhotoRobot integra o CAROUSEL 3000 como uma PLATFORM de fotografia ROBOTIC com controles de software via PhotoRobot Controls App (doravante “CAPP”). A PLATFORM ROBOTIC do CAROUSEL 3000 é adequada para a orientação SPIN de objetos fotografados, enquanto a PLATFORM rotativa tem 3 metros de diâmetro. Enquanto isso, o motor é separado da PLATFORM de fotografia, garantindo um baixo nível de piso.

‍

1.1. Visão geral da máquina - Carousel 3000

A parte principal do Carpet Studio é a máquina PhotoRobot Carousel 3000 na modificação de formato quadrado com rampas de acesso nas partes frontal, esquerda e direita.

‍

‍

1.2. Principais Componentes da Máquina do CAROUSEL 3000

Os principais componentes do Carousel 3000 estão nos seguintes infográficos, rotulando as partes 1 - 7.

‍

• Plataforma rotativa (1)
• Piso de chapa (2)
• Montagem do motor (3)
• Cúpula de conectores de máquina (4)
• Rampas drive-up (5)
• Pontos de conexão de fundo / ciclorama (6)
• Unidade de controle de rack de 19 polegadas (7)

Nota: O rack de 19 polegadas (7) abriga a unidade de controle, que é instalada horizontalmente em um espaço ventilado para garantir o resfriamento dos componentes eletrônicos.

‍

‍

2. Visão Geral do Software de Controle - Aplicativo PhotoRobot Controls

O controlo da PLATFORM e estação de trabalho de fotografia ROBOTIC Carousel 3000 é feito através do software PhotoRobot Controls App (CAPP). O CAPP integra o controlo sobre robôs, câmaras, luzes de estúdio e pós-produção. Isto inclui funcionalidades de gestão de fluxo de trabalho, bem como a funcionalidade necessária para uma automação eficaz no pós-processamento e publicação de conteúdo.

Nota: O software PhotoRobot Controls App não é entregue com o dispositivo; é uma compra separada disponível para download através da sua Conta PhotoRobot.

Para suporte com instalação e primeiros passos, consulte PhotoRobot Controls App: Primeiros Passos.

‍

‍

Além disso, esteja ciente de que o software pode iniciar em “modo assistente” após a instalação do CAPP. O modo assistente é uma interface de utilizador simplificada que permite a leitura de códigos de barras para identificar objetos e iniciar automaticamente sequências de captura. Para informações técnicas sobre a configuração do modo assistente, consulte PhotoRobot Controls App Wizard Mode Configuration.

‍

‍

3. Dimensões da Máquina CAROUSEL 3000

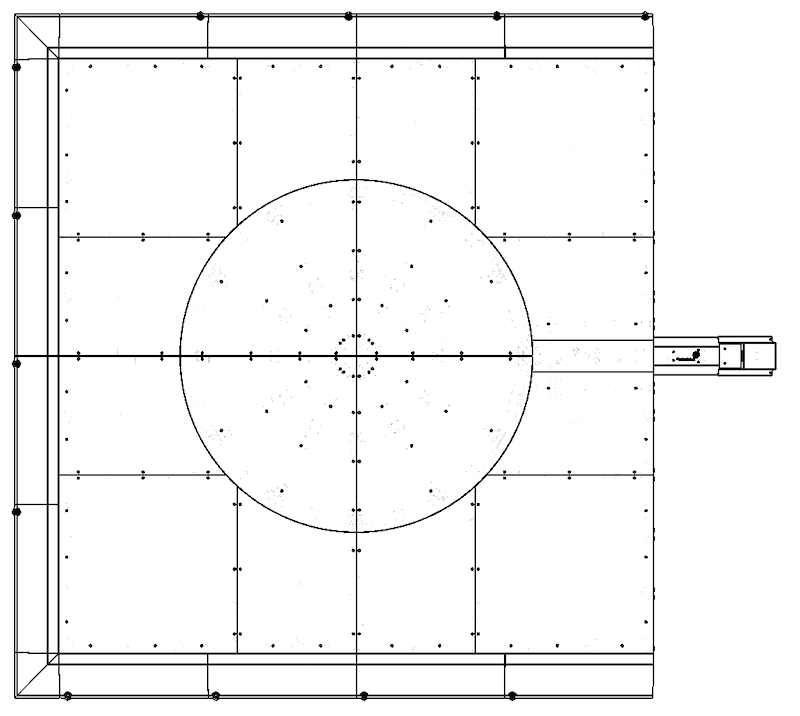

Os seguintes projetos técnicos ilustram as dimensões da máquina do CAROUSEL 3000 na configuração de forma quadrada.

‍

‍

‍

4. Posicionamento das Câmeras

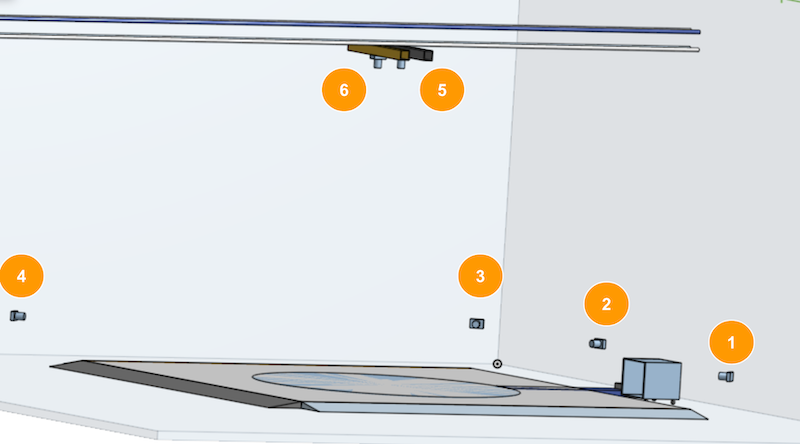

O posicionamento da câmera para o PhotoRobot Carpet Studio é conforme ilustrado no infográfico a seguir.

‍

• As câmaras 1 a 4 são instaladas ao longo dos lados da PLATFORM.
• As câmeras 5 e 6 são instaladas na estrutura superior.
• A Câmera 7 (Canon EOS R6, não mostrada acima) é instalada na estrutura superior, no soquete na extremidade da extensão USB óptica, pendurada à esquerda ou à direita da estrutura superior.

‍

‍

5. Instruções de Operação

5.1. Ligando o Carpet Studio

5.1.1. Para ligar a estação de trabalho Carpet Studio, comece ligando o disjuntor principal.

5.1.2. Em seguida, ligue a Unidade de Controle.

5.1.3. Ligue o SynchroBox.

5.1.4. Ligue a LaserBox.

5.1.5. Ligar o computador da estação de trabalho.

5.1.6. Inicie o software PhotoRobot Controls App no computador e vá para Configurações, seguido por Espaços de Trabalho, e selecione seu espaço de trabalho.

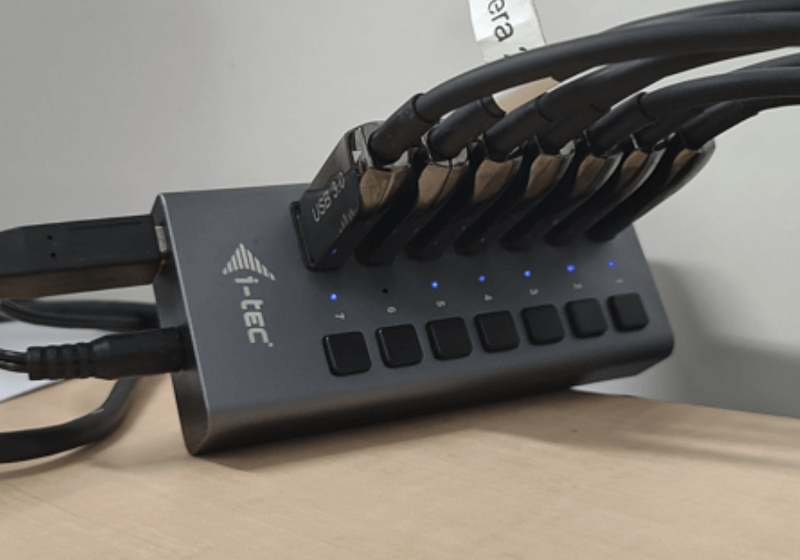

5.1.7. Após selecionar um espaço de trabalho no CAPP, ligue o botão número 1 no hub USB e espere até que a luz da Câmera 1 mude para verde.

‍

‍

5.1.8. Ligue o botão número 2 no hub USB e espere até que a luz da Câmara 2 fique verde.

5.1.9. Repita o processo para o botão número 3, botão número 4 e botão número 5 no hub USB. Lembre-se de esperar a luz correspondente da câmera mudar para verde antes de ligar o próximo número.

5.1.10. Conecte o conector USB da Câmera 6 (Canon EOS 5 DSR) na tomada no final da extensão USB óptica e espere até que a luz da Câmera 6 fique verde.

‍

‍

5.1.11. Depois que a Câmera 1 - 6 estiver conectada, inicie o disparo de teste.

5.1.12. Os botões número 6 e 7 no hub USB correspondem à Câmera 7. Conecte a Câmera 7 ao botão 6 ou ao botão 7, dependendo da posição da câmera. Isso dependerá se ela está fisicamente montada à esquerda ou à direita. Observe que ambos os botões 6 e 7 no hub USB podem permanecer ligados continuamente sem causar nenhum dano. Além disso, a Câmera 7 é uma câmera operada manualmente e deve ser conectada através da extensão USB óptica. A câmera então liga usando seu próprio botão de ligar e desligar, não o hub USB – e você só deve ligá-la quando a estiver usando ativamente.

5.1.13. Inicie o disparo de teste com a Câmera 7 e, em seguida, desligue a Câmera 7 depois que ela estiver pronta para uso.

‍

5.2. Desligando o Estúdio de Tapetes

5.2.1. Para desligar o Carpet Studio, comece por desligar a Câmara 7 utilizando o botão de alimentação no corpo da câmara.

5.2.2. Em seguida, desconecte o conector USB da Câmera 6 (Canon EOS 5 DSR) da tomada na extremidade da extensão USB óptica.

‍

‍

5.2.3. Em ordem, desligue os botões número 5 seguido por 4, depois 3, 2 e 1 no hub USB.

‍

‍

5.2.4. Saia do software PhotoRobot Controls App no computador da estação de trabalho.

5.2.5. Desligue o computador da estação de trabalho.

5.2.6. Desligue o LaserBox.

5.2.7. Desligue o SynchroBox.

5.2.8. Desligue a Unidade de Controle.

5.2.9. Desligue o disjuntor principal.

Nota: Se encontrar problemas durante a operação da máquina, por favor, envie um ticket de suporte via https://support.photorobot.com.

‍

‍

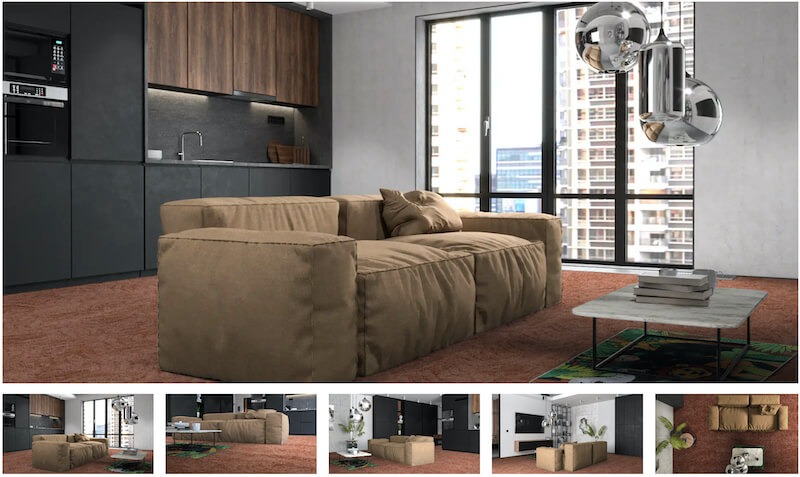

Visualizador PhotoRobot: Visualizador de Tapetes e Pisos

Desenvolvido com Jakub Klaus da Breno Carpets, o Visualizador de Tapetes e Pisos é uma solução personalizada de PhotoRobot Product Viewer. Ele permite a apresentação digital de tapetes e carpetes em um espaço virtual. Os espectadores podem alternar entre diferentes designs & cores, e posicionar produtos pela sala em diferentes locais do chão. Há navegação por miniaturas para mudar a vista interior, com botões para alternar entre produtos ou carregar um SPIN 360. O visualizador também permite a configuração do piso, permitindo que os consumidores misturem e combinem itens com diferentes designs de interiores.

‍

‍

‍

6. Etiquetas de Informação

6.1. Visão Geral dos Símbolos

‍

6.2. CAROUSEL 3000 Etiquetas de Informação

‍

‍

7. Manutenção e Revisão

O PhotoRobot Carpet Studio deve ser inspecionado 1 vez por ano por pessoal autorizado, da seguinte forma:

• Inspeção da unidade de acionamento da plataforma rotativa

  • Retensionamento e revisão da corrente de engrenagens (incluindo rodas dentadas)
  • Inspeção da engrenagem principal da plataforma
  • Inspeção da correia de indexação (se incluída)
• Inspeção do chão da máquina e seu suporte
• Teste de função do interruptor de segurança da tampa do acionamento do motor
• Atualizações de firmware (pagas ou gratuitas, dependendo do contrato de suporte)
